Описание
Насос с встроенным запирающим электромагнитным клапаном c поточной запорной функцией.
- Диапазон регулирования: 8-15 бар
- Расход топлива, при 2850 об/мин, 5 сСт, 10 бар: 40-130 л/ч
| Модель | Установка* | Соединения шлангов Rp | Диапазон давления бар |
|---|---|---|---|
| AL 35 A 9526 6P 0500 | В 32 | G¼» | 8 — 15 |
| AL 35 A 9596 4P 0500 | В 32 | G¼» | 8 — 15 |
| AL V 35 A 9626 6P 0500 | В 32 | G¼» | 8 — 15 |
| AL 35 C 9519 6P 0500 | В 32 | G¼» | 4 — 18 |
| AL 35 C 9528 6P 0500 | В 32 | G¼» | 8 — 15 |
| AL 55 A 9527 6P 0500 | В 32 | G¼» | 8 — 15 |
| AL 65 B 9532 6P 0500 | В 32 | G¼» | 4 — 18 |
| AL 65 C 9410 4P 0500 | Ф 54 | G¼» | 4 — 18 |
| AL 65 C 9588 4P 0500 | В 32 | G¼» | 8 — 15 |
| AL 65 C 9589 6P 0500 | В 32 | G¼» | 8 — 15 |
| AL V 65 C 9688 4P 0500 | В 32 | G¼» | 8 — 15 |
| AL 75 C 9411 2P 0500 | Ф 54 | G¼» | 4 — 18 |
| AL 95 C 9412 2P 0500 | Ф 54 | G¼» | 10 — 20 |
* Метод установки: Втулочное Ø32 или Ø54 мм / Фланцевое 54 мм.
По запросу возможна замена насоса Данфос (насос Danfoss)

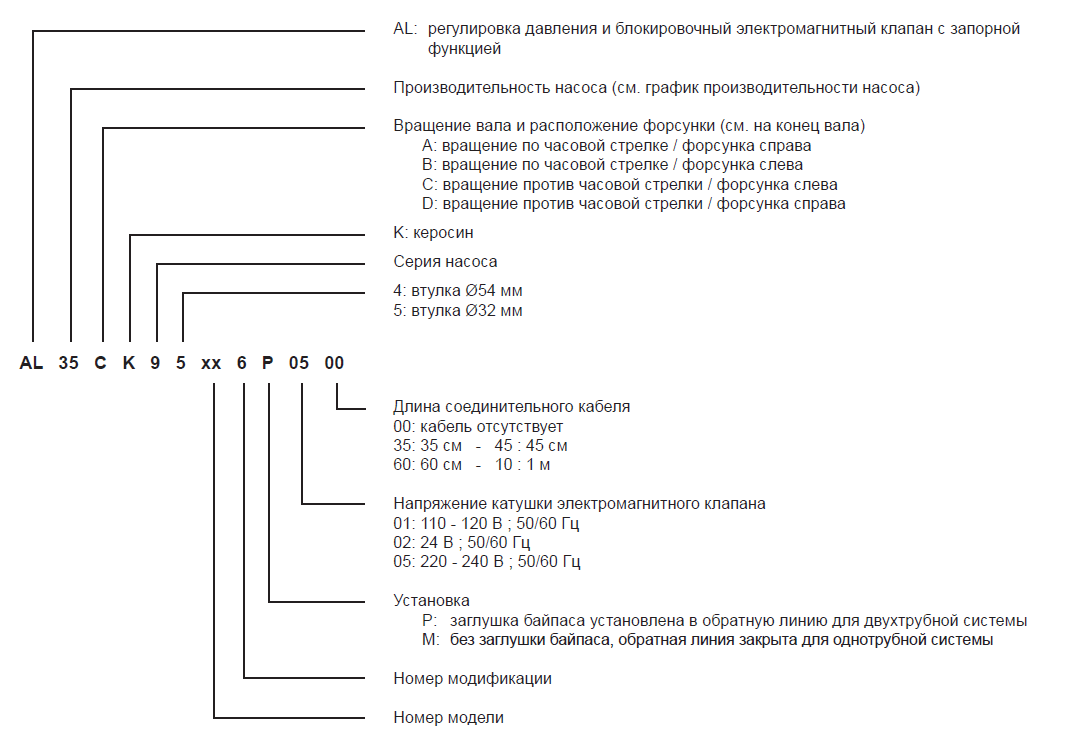

Идентификация насоса
Принцип работы насоса
Зубчатая пара всасывает топливо из емкости через встроенный фильтр, затем перекачивает его к форсуночной линии через отсечной электромагнитный клапан. Регулирующий давление клапан используется для сливания топлива, не прошедшего через форсунку. В двухтрубной системе в обратную линию должна быть установлена заглушка байпаса, чтобы топливо, слитое регулировочным клапаном, было возвращено в емкость, а поток линии всасывания был равен мощности зубчатой пары. В однотрубной системе топливо, не прошедшее через линию форсунки, возвращается непосредственно на всасывание, а поток линии всасывания равен потоку в форсунке. В таком случае с обратной линии должна быть снята заглушка байпаса, и обратная линия закрывается стальной заглушкой с шайбой.
Отвод воздуха:
Отвод воздуха в двухтрубной системе происходит автоматически: обеспечивается специальной полостью на поршне.
В однотрубной системе заглушка порта манометра должна быть ослаблена до тех пор, пока воздух выходит из системы.
Прекращение подачи топлива:
Электромагнитный клапан насоса AL — «нормально закрытого» типа, расположен в форсуночной линии.
Это исполнение обеспечивает очень быстрое срабатывание, и переключение может быть выбрано согласно последовательности работы горелки и независимо от скорости вращения электродвигателя. Когда электромагнитный клапан не активирован, клапан закрыт, и все нагнетаемое топливо проходит через регулятор
к всасывающей или обратной линии (зависит от монтажа трубопровода). Сразу же, как электромагнитный клапан активирован, топливо проходит к линии форсунки под давлением, установленным регулировочным клапаном.
| Общие данные | |
|---|---|
| Монтаж | Втулочный согласно европейскому стандарту EN 225 (фланцевый монтаж возможен на моделях AL 75/75K/95/95K) |
| Соединительная резьба | Цилиндрическая согласно ISO 228/1 |
| Всасывающая и обратная линия | G¼» (с возможностью конусных прокладок для модификаций 5 и 6) |
| Выход на форсунку | G⅛» |
| Порт манометра | G⅛» |
| Порт вакуумметра | G⅛» |
| Функция клапана | Регулировка давления |
| Сетчатый фильтр | Открытая область: AL 35/35K/55/55K/65/65K 6 см2 AL 75/75K/95/95K 20 см2 |
| Размер отверстия: | 150 μм. |
| Вал | ∅ 8 мм согласно европейскому стандарту EN 225 |
| Заглушка байпаса | Устанавливается в обратную линию для двухтрубной системы; снимается ключом-шестигранником размером 4 мм для однотрубной системы |
| Вес | 1,1 — 1,3 кг (зависит от модели) |
| Гидравлические данные | |
| Диапазон давления на форсунку | 8 — 15 бар (Другие диапазоны возможны по запросу при предоставлении характеристик насоса) |
| Заводские установки давления | AL 35/35K/55/55K/65/65K 9 бар AL 75/75K/95/95K 12 бар |
| Эксплуатационная вязкость | AL 35/55/65/75/95 2 — 12 мм2/с (сСт) AL 35K/55K/65K/75K/95K 1 — 12 мм2/с (сСт) |
| Температура топлива | 0 — 60ºC в насосе |
| Давление на входе | 2 бар макс. |
| Давление на выходе | 2 бар макс. |
| Высота всасывания | Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива |
| Номинальная скорость | 3600 об/мин макс. |
| Вращающий момент | AL 35/35K/55/55K 0,10 Н.м. AL 65/65K 0,12 Н.м. AL 75/75K 0,14 Н.м. AL 95/95K 0,20 Н.м. |
| Характеристики электромагнитного клапана | |
| Напряжение | 220-240 или 110-120 или 24 В; 50/60 Гц |
| Потребление | 9 Вт |
| Температура окружающей среды | 0 — 60ºC |
| Максимальное давление | 25 бар |
| Сертифицирован | TÜV номер проштампован на крышке насоса |
| Класс защиты | IP 54 согласно EN 60529, при использовании соединительного кабеля SUNTEC |
| Характеристики электрического разъёма | |
| См. технические данные DOC133496 | |
Насосы модификаций 2,5
Насосы модификаций 4,6
(1)Линия всасывания
(2) Обратная линия и внутренняя заглушка байпаса
(3) Выход на форсунку
(4) Порт манометра
(5) Порт вакуумметра
(6) Регулировка давления
Линия всасывания (1) и обратная линия (2) с прямым монтажом шлангов для модификации 5 и 6 (также возможно применение кольцевого уплотнения).
