Описание
Насос с двумя выходами на форсунки и двумя независимыми запирающими электромагнитными клапанами, обеспечивает одинаковое давление для обеих линий форсунок.
- Диапазон регулирования: 8-15 бар
- Расход топлива, при 2850 об/мин, 5 сСт, 10 бар: 40-130 л/ч
| Модель | Установка* | Соединения шлангов Rp | Диапазон давления бар |
|---|---|---|---|
| A2L 65 A 9708 4P 0500 | В 32 | G¼» | 8 — 15 |
| A2L 65 C K 9704 4P 0500 | В 32 | G¼» | 8 — 15 |
| A2L 65 C 9713 4P 0500 | В 32 | G¼» | 5 — 25 |
| A2L 65 D 9703 4P 0500 | В 32 | G¼» | 8 — 15 |
| A2L 65 D 9705 4P 0500 | В 32 | G¼» | 8 — 15 |
| A2L 75 B 9714 2P 0500 | В 32 | G¼» | 8 — 15 |
| A2L 75 C 9706 2P 0500 | В 32 | G¼» | 8 — 15 |
| A2L 75 C K 9701 2P 0500 | В 32 | G¼» | 7 — 14 |
| A2L 95 C 9715 2P 0500 | В 32 | G¼» | 8 — 25 |
| A2L 95 D 9702 2P 0500 | В 32 | G¼» | 8 — 15 |
* Метод установки: Втулочное Ø32 или Ø54 мм / Фланцевое 54 мм.
По запросу возможна замена насоса Данфос (насос Danfoss)

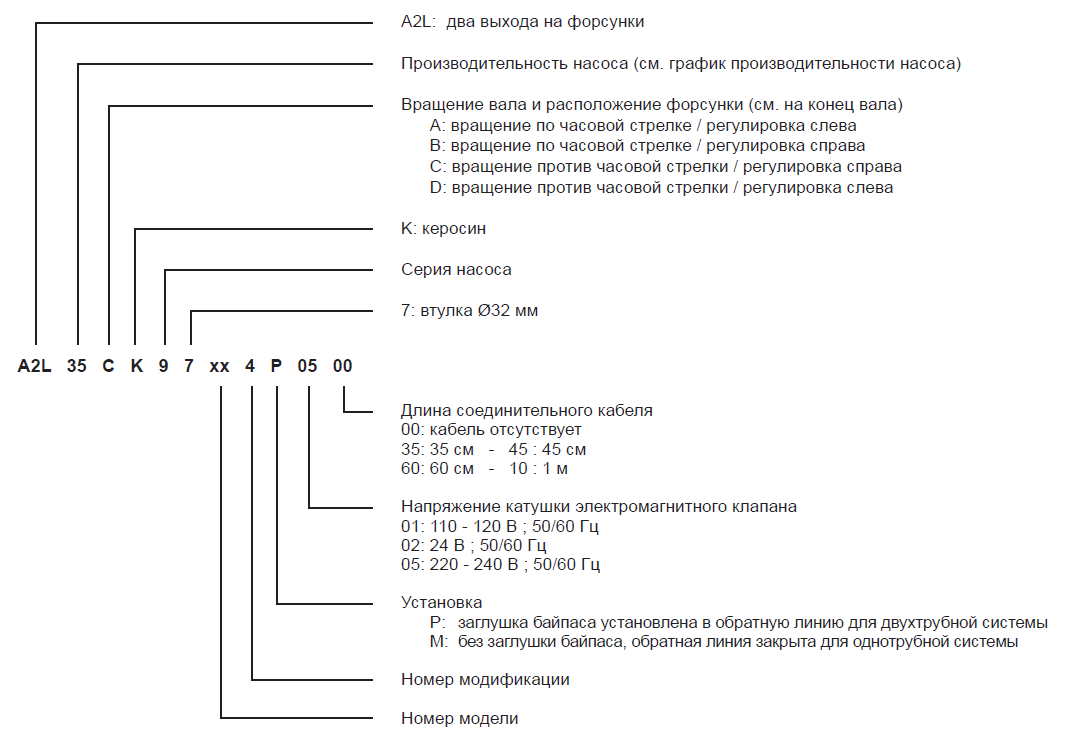

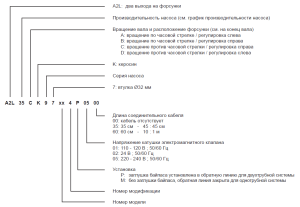

Идентификация насоса
Принцип работы насоса
Зубчатая пара всасывает топливо из емкости через встроенный фильтр, затем перекачивает его к форсуночным линиям через отсечные электромагнитные клапаны. Регулирующий давление клапан используется для сливания топлива, не прошедшего
через форсунки.
В двухтрубной системе в обратную линию должна быть установлена заглушка байпаса, чтобы топливо, слитое регулировочным клапаном, было возвращено в емкость, а поток линии всасывания был равен мощности зубчатой пары. В однотрубной системе с обратной линии должна быть снята заглушка байпаса, и обратная линия закрывается стальной заглушкой с шайбой. Топливо, не прошедшее через линии форсунок, возвращается непосредственно на всасывание, а поток линии всасывания равен сумме двух потоков в форсунках.
Отвод воздуха:
Отвод воздуха в двухтрубной системе происходит автоматически: обеспечивается специальной полостью на поршне. В однотрубной системе заглушка порта манометра должна быть ослаблена до тех пор, пока воздух выходит из системы.
Прекращение подачи топлива:
Электромагнитные клапаны насоса A2L — «нормально закрытого» типа (NC), расположены в форсуночных линиях. Это исполнение обеспечивает очень быстрое срабатывание, и переключение может быть выбрано согласно последовательности работы горелки и независимо от скорости вращения электродвигателя. Когда электромагнитные клапаны не активированы, клапаны закрыты, и все нагнетаемое топливо проходит через регулятор к всасывающей или обратной линии (зависит от монтажа трубопровода). Сразу же, как электромагнитный клапан активирован, топливо проходит к форсуночным линиям под давлением, установленным регулировочным клапаном.
| Общие данные | |
|---|---|
| Монтаж | Втулочный согласно европейскому стандарту EN225 |
| Соединительная резьба | Цилиндрическая согласно ISO 228/1 |
| Всасывающая и обратная линия | G¼» |
| Выход на форсунку | G⅛» |
| Порт манометра | G⅛» |
| Порт вакуумметра | G⅛» |
| Функция клапана | Регулировка давления |
| Сетчатый фильтр | Открытая область: A2L 35/35K/55/55K/65/65K 6 см2 A2L 75/75K/95/95K 20 см2 |
| Размер отверстия: | 150 μм. |
| Вал | ∅ 8 мм согласно европейскому стандарту EN 225 |
| Заглушка байпаса | Устанавливается в обратную линию для двухтрубной системы; снимается ключом-шестигранником размером 4 мм для однотрубной системы |
| Вес | 1,2 кг |
| Гидравлические данные | |
| Диапазон давления на форсунку | 8 — 15 бар (Другие диапазоны возможны по запросу при предоставлении характеристик насоса) |
| Заводские установки давления | A2L 35/35K/55/55K/65/65K 9 бар A2L 75/75K/95/95K 10 бар |
| Эксплуатационная вязкость | A2L 35K/55K/65K/75K/95K 1 — 12 мм2/с (сСт) A2L 35/55/65/75/95 2 — 12 мм2/с (сСт) |
| Температура топлива | 0 — 60ºC в насосе |
| Давление на входе | 2 бар макс. |
| Давление на выходе | 2 бар макс. |
| Высота всасывания | Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива |
| Номинальная скорость | 3600 об/мин макс. |
| Вращающий момент | A2L 35/35K/55/55K 0,10 Н.м. A2L 65/65K 0,12 Н.м. A2L 75/75K 0,14 Н.м. A2L 95/95K 0,20 Н.м. |
| Характеристики электромагнитного клапана | |
| Напряжение | 220-240 или 110-120 или 24 В; 50/60 Гц |
| Потребление | 9 Вт |
| Температура | окружающей среды 0 — 60ºC |
| Максимальное | давление 25 бар |
| Сертифицирован | TÜV номер проштампован на крышке насоса |
| Класс защиты | IP 54 согласно EN 60529, при использовании соединительного кабеля SUNTEC |
| Характеристики электрического разъёма | |
| См. технические данные DOC133496 | |
Показано на примере «C» вращения и выхода на форсунку.
Насосы модификации 2
Насосы модификации 4
(1) Линия всасывания
(2) Обратная линия и внутренняя заглушка байпаса
(3) Выход на форсунку
(4) Порт манометра
(5) Порт вакуумметра
(6) Регулировка давления
